剎車盤在加工完成后需要噴漆，噴漆時需要將非噴漆面遮蓋起來，傳統的噴油設備，采用人工放置遮蓋板，噴漆涂層厚薄不均勻，浪費油料，并且無法噴到位。如今汽車零部件廠家都會定制一款汽車剎車盤自動噴漆設備，來提高效率以及節約成本，下面小編就給大家詳細介紹一下汽車剎車盤噴漆設備，一起來看看吧。

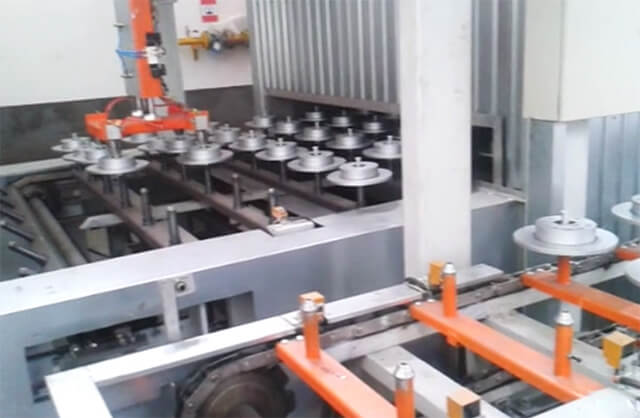

汽車剎車盤自動噴漆設備是由底板、電機、支撐桿、噴槍、轉臺等組成。轉臺的正面與背面均安裝有工作臺，工作臺上安裝有若干剎車盤定位工裝，轉臺上方設有橫梁，橫梁背面的工作臺上方安裝有噴漆裝置，橫梁正面安裝有橫向導軌，且橫向導軌上安裝有兩部升降抓手A，橫梁上還安裝有用于驅動兩升降抓手A橫移的驅動機構A，橫梁一端下方設有烘干線，烘干線進口位于橫梁正面下方，橫梁另一端背面安裝有升降抓手B，升降抓手B下方設有清洗箱，清洗箱臺面上安裝橫跨橫梁正面與背面的遮蓋板運輸機構，轉臺正面還設有一臺剎車盤輸送機與一臺旋轉搬運機械手。

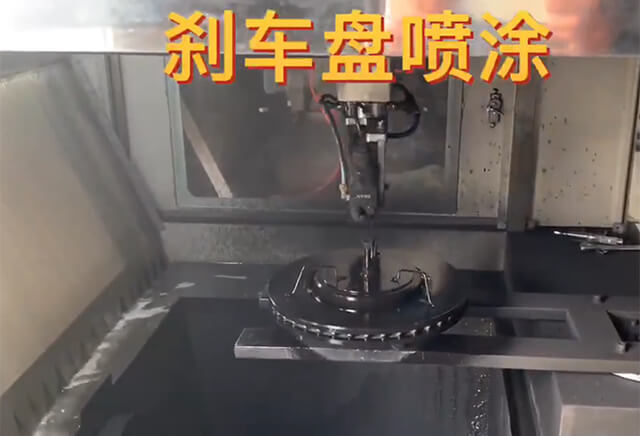

剎車盤自動噴漆設備的工作流程：將待噴漆的剎車盤抓取到轉臺正面的工作臺上，隨后位于遮蓋板運輸機構一側的升降抓手A抓取遮蓋板后移動至轉臺正面的工作臺上方，將遮蓋板蓋于剎車盤上，然后轉臺旋轉一個工位，由橫梁背面的噴漆裝置對蓋于遮蓋板的剎車盤進行噴漆，同時，原轉臺背面的工作臺轉至工作臺正面，同理順序放置剎車盤與遮蓋板，噴漆結束后，轉臺旋轉工位，進行噴漆，同時，兩個升降抓手分別抓取噴漆后的遮蓋板至遮蓋板運輸機構的遮蓋板托盤上，抓取剎車盤至烘干機上，隨后旋轉搬運機械手從剎車盤輸送機上抓取將待噴漆的剎車盤到轉臺正面的工作臺上，隨后位于遮蓋板運輸機構一側的升降抓手A，抓取遮蓋板后移動至轉臺正面的工作臺上方，將遮蓋板蓋于剎車盤上，如此循環操作，無間斷進行剎車盤噴漆。

汽車剎車盤噴漆設備的特點：

1、與市面上同行業噴油設備相比較，該噴漆設備可實現對汽車剎車盤的自動噴涂。

2、提高剎車盤噴漆效率，節約勞動力。

3、設備采用往復+360度高速旋轉噴油，一次性噴涂覆蓋5個面，確保噴油到位并節省涂料。

4、操作簡單，無需熟手噴油工，新員工上崗即可操作。

5、環保、安全，整機全封閉作業，工人接觸不到涂料，呼吸不到有害氣體。

6、設置合理洗模時間，可控制生產量。

7、自動化程度高，加工效率高，無需等待，一步到位。

以上就是關于汽車剎車盤自動噴漆設備的內容介紹了，希望可以對您有所幫助，如您有定制剎車盤噴漆設備的需求，可聯系我們進行詳談。
